第 5 阶段 · Allegro 17.4 软件入门 · 必须实操

5-03 Units / Grid / Coordinates:mm、mil、栅格与坐标

能够区分单位、坐标和定位间隔,并在17.4中找到对应字段进行记录。

学习本课前,你需要知道

如果还不熟悉,可以先回看对应基础课。

软件版本:Cadence Allegro PCB Editor 17.4;已验证与待验证操作在正文分别标明。

上一课会看整板和局部了。这一课只建立一个模型:单位解释数字,坐标解释位置,栅格解释可定位的间隔。

快速理解 · 三件事不能混为一谈

1. 单位:这个数有多长

Units / User units(单位 / 用户单位字段) 回答“数值1究竟代表什么”。mm(毫米)、mil(密耳,也称密尔) 是两种长度表示;1 mil = 0.001 inch(英寸) = 0.0254 mm,100 mil = 2.54 mm。

正确换单位不是把真实板子放大。输入数值前必须确认当前单位;同样输入100,单位不同,代表的长度就不同。

2. 栅格:这次操作按多大间隔定位

Grid(栅格) 可以帮助位置对齐,但不是线宽,也不是工厂制造精度。点阵显示和实际操作采用的栅格还可能不同。

3. 坐标:相对于哪里,位于哪里

Coordinates(坐标) 必须结合 Origin(原点) 与单位。X / Y(横向 / 纵向坐标) 是位置的两个分量;改变观察视图不等于改变坐标原点。

原创定位练习 · 同一块 4 × 2.5 毫米区域

这是格点概念示意,不是软件界面。切换间隔,观察同一目标附近的可落点;切换显示单位,观察区域是否改变。

X Y原点黑十字:希望位置 绿点:当前格点位置

目标 (1.30, 0.80) mm → 格点 (1.00, 1.00) mm。

点击图中区域可以改变目标;键盘方向键也能移动黑十字。本图只演示按最近格点定位,不代表所有实际软件命令都采用同一吸附行为。

回到真实17.4 · 先找字段,再理解作用

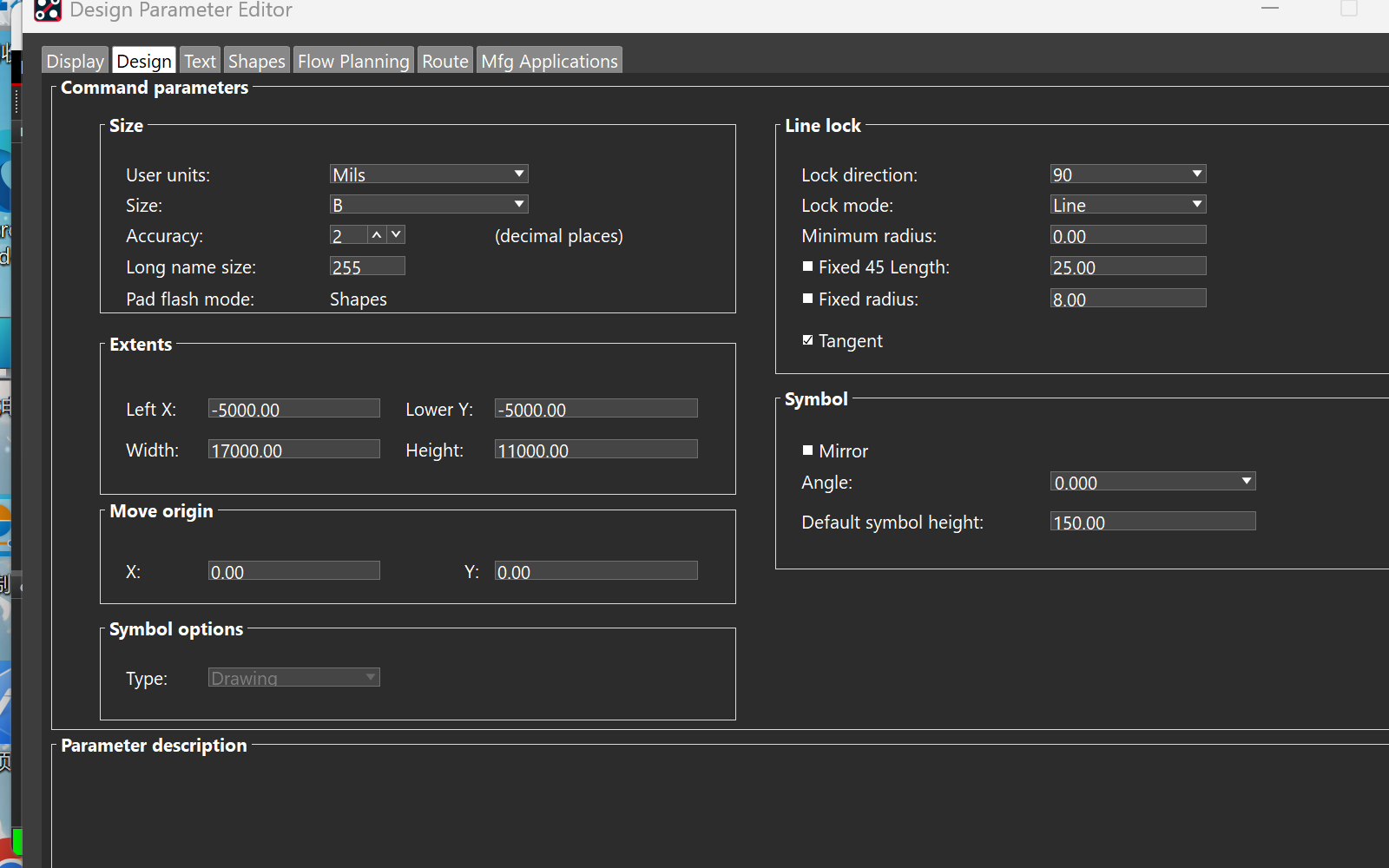

已核实 Setup → Design Parameters → Design(设置 → 设计参数 → 设计页) 中的实际字段为 User units,不是凭概念名猜一个叫“设计单位”的按钮。下图先看单位字段,不要照抄示例板的其他参数。

先看单位字段:真实17.4设计参数页局部
打开原始截图

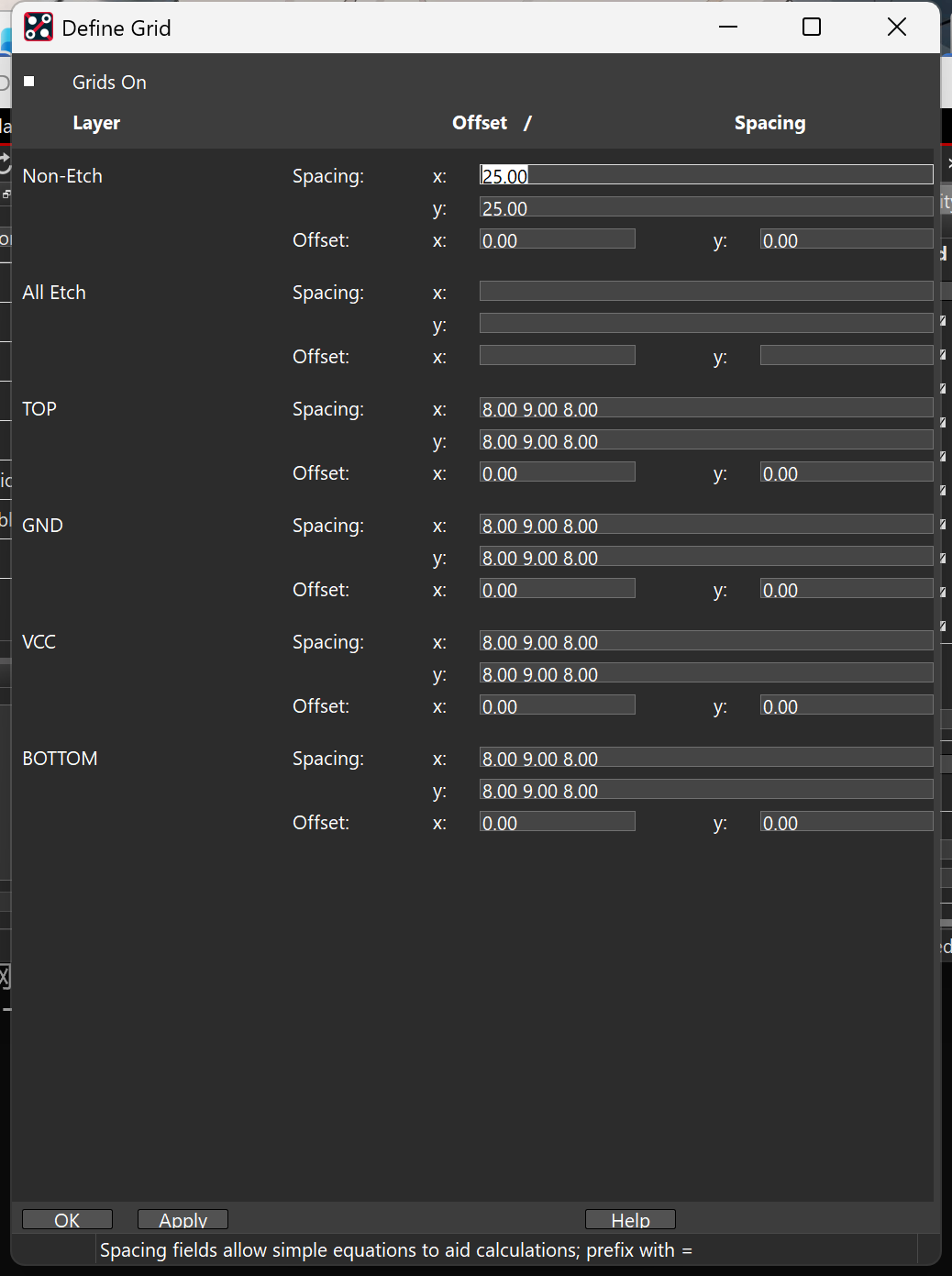

已核实 Setup → Grids / Define Grid(设置 → 栅格 / 定义栅格窗口)。本机示例板的不同铜层与非铜图形分别列出;并不是改一个数就能证明所有操作都按这个间隔移动。

Non-Etch / Spacing / Offset / Grids On(非铜图形 / 间隔 / 偏移 / 显示栅格) 是下图中的关键名称。先辨认“作用对象”和“间隔”,不要把显示开关当作所有操作的吸附开关。

先看非铜图形这一行:横纵间隔与偏移
打开原始截图
为什么?深入理解 · 数字、显示与几何要分别核对

换单位与改变尺寸不同

换算后数字变化应与单位对应;实际数据库精度、舍入和转换提示还需要核对。不要只凭画面没变就判断转换无影响,也不要把本课的网页换算当作软件已经完成相同验证。

细栅格不是更专业

较细间隔可以表示更多位置,也更容易无意偏离已有对齐关系。选栅格是为当前任务服务,不是比谁输入的小数更多。

原点与视图不能混淆

视图平移只改变你看哪里;改变原点可能影响坐标解释与资料对照。本课只识别原点,不移动它。以后与机械资料协作时再专门核对坐标约定。

主操作练习 · 在自己的练习副本中做一次

  1. 先在网页选择三种栅格间隔,把黑十字放在格点之间,观察绿点改变。再切换读数单位,确认区域不变。
  2. 在真实17.4练习副本中,按上面的已验证入口打开单位页,记录 User units,保持原值。
  3. 打开栅格窗口,记录一行的适用对象、横纵间隔和当前单位。不要把截图中的示例值当作所有项目推荐值。
  4. 回到画布观察坐标反馈,说明每个数字与哪种单位对应。软件内改值、保存重开和逐类吸附验证尚待补充,本次实操先完成识别与记录。

完成证据:能说明“改读数单位、改定位间隔、改对象位置”三者的不同,并保留自己的设置记录。

以后做 Layout 有什么用

Layout(布局布线) 中输入尺寸前确认单位,放置前确认栅格的作用对象,对照机械资料前确认原点。能输入一个很小的数字,不代表制造商能按这个精度生产。

常见错误是混用毫米与密耳、误把移动视图当成移动原点、改显示点阵后以为所有对象的定位间隔都改了。都应以实际字段与操作结果核对。

把定位栅格改成0.1毫米,能说明走线宽度和板厂制造精度都是0.1毫米吗?
提示

栅格回答的是“按多大间隔定位”。

本课记住

  • 单位解释长度,坐标解释位置。
  • 栅格有作用对象,不是线宽或制造精度。
  • 正确换单位不应被当成放大板子;实际转换仍需核对精度与结果。

下一课学习准确选中对象,再查它自己的位置、网络等信息。

来源与17.4验证范围

设置入口与字段已实测,涉及改值后保存与生效范围的操作没有冒充已验证。

主要依据:本机17.4-2019 S007实际操作及配套官方文档的编辑器入门指南、用户指南。课程截图是实际采集,黄色框与中文说明为教学标注;原创练习图另行注明,不冒充软件界面。

实机使用安装示例板的副本,仅用于识别软件对象,不作为电路设计范本。具体路径与截图证据记录在项目的17.4验证清单中。
