5-08 Allegro的命令操作逻辑：Command、Find和Options怎么一起工作

根据命令提示、选择过滤与当前选项判断一次点击的含义，并在副本完成移动与立即撤销。

学习本课前，你需要知道

5-07 初识约束管理器返回基础课

如果还不熟悉，可以先回看对应基础课。

软件版本：Cadence Allegro PCB Editor 17.4；已验证与待验证操作在正文分别标明。

上一课找到了规则。这一课暂时不做布局设计，只解释：为什么同样点击一个器件，有时只是选中，有时却要给它一个新位置？

快速理解 · 点击之前先回答三件事

Command（命令）：我正在做什么？决定点击是选择、指定移动位置，还是删除。
Find / Design Object Find Filter（查找与选择 / 设计对象选择过滤器）：哪些对象可以被选？过滤类型，不替你决定命令。
Options（选项面板）：这次操作使用什么参数？它和当前命令关联，不是一块固定不变的设置表。

本机普通 Select（选择）可以选中 U23（本教学板的器件位号）；进入 Edit → Move（编辑 → 移动）后，提示变成先选择对象、再指定新位置。底部从 Idle（空闲状态）变成移动状态。这时不要把第二次点击误当成“再看看”。

真实截图导览 · 一次只看一个任务

1 / 4

1 先读当前命令的提示

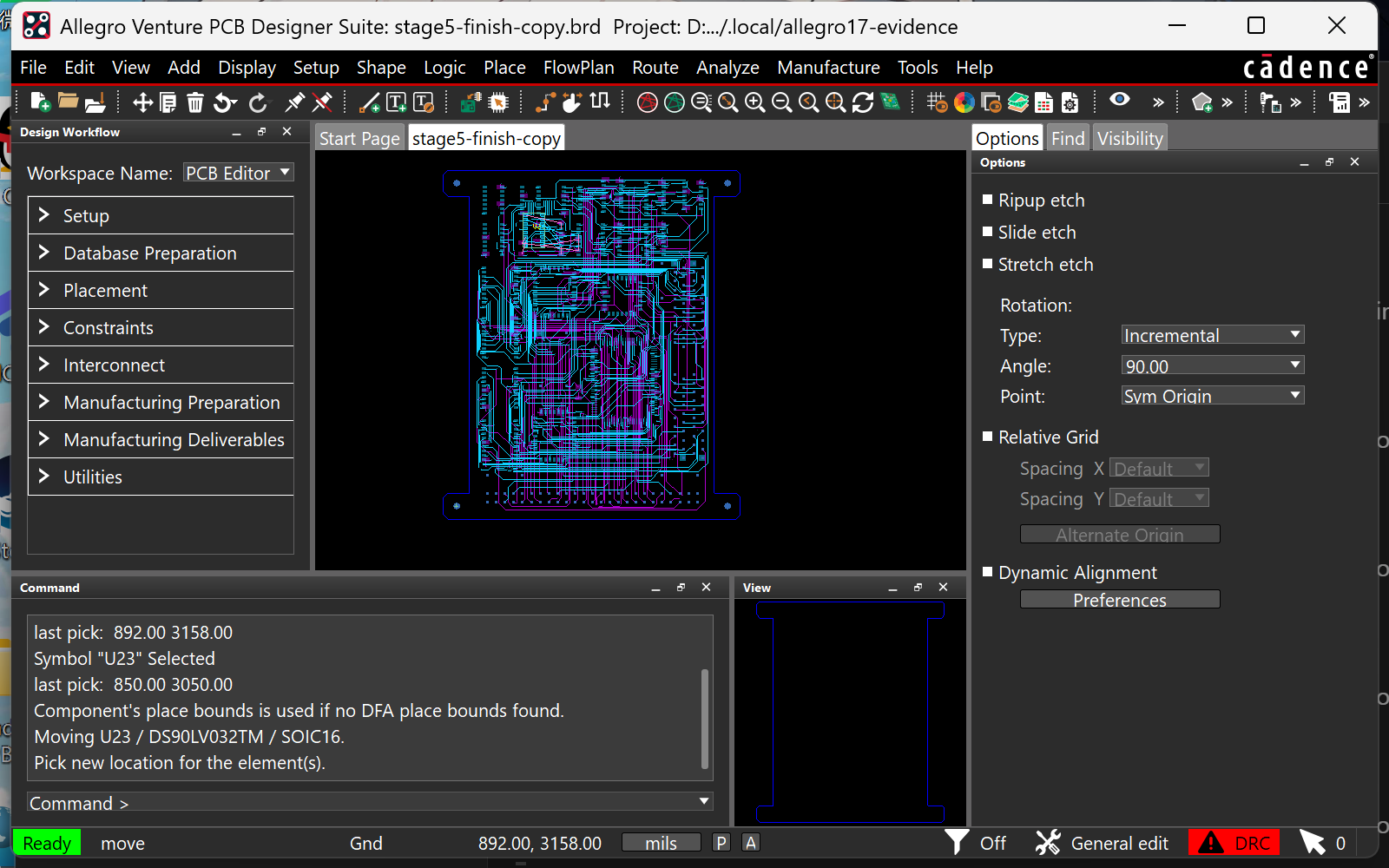

真实执行照片：下方命令区正在处理U23，并要求指定新位置；底部状态显示移动命令。此时点击画布可能是在放置对象，不是单纯查看。

查看完整原图

已验证的最小流程 · 移动一次，马上恢复

只在额外教学副本里操作。先用对象查询确认目标身份和原位置；本机用 Component（元器件） U23，不要求你找一个外观相同但身份不同的对象。

通过编辑菜单进入移动，先读命令区要求。
在选择过滤区用 All Off（全部取消），再只勾 Symbols（器件封装实例过滤项）。本机这里不能照字面找一个“元器件”英文复选框。
点击已确认的教学器件。看到要求指定新位置后，观察选项面板；本课不改其中的布线处理和旋转参数。
在练习副本中指定一个临时位置。移动已连线器件可能改变连接和几何关系，所以这不是布局建议。

本次用画布右键菜单 Done（完成当前命令）结束移动。
立即执行 Edit → Undo / Ctrl+Z（编辑 → 撤销 / 本次核验的撤销快捷键），核对器件回到原位置，再继续其他动作。

只看到“命令结束”不能证明修改已撤销；只看到器件出现，也不能证明全部相关数据已恢复。练习结束不覆盖原教学板。

删除与取消 · 分清正在做哪件事

Edit → Delete（编辑 → 删除）同样需要先限定候选对象。上图删除状态只勾器件实例，底部显示删除；同一过滤条件下，命令不同，结果也不同。实机已验证删除后结束命令、再通过菜单撤销恢复，但本课不要求学习者再做一次删除。

Cancel（取消）不应与撤销混用。尚未核验每一种命令、每一个子步骤的取消边界，所以本课不给“按某键总能全部恢复”的承诺。

为什么？深入理解 · 一次操作有几个状态

选择目标和指定位置是不同阶段

移动命令先等待对象，拾取成功后再等待新位置。相同鼠标动作在不同阶段有不同含义，命令区就是判断下一步的依据。

过滤器既不隐藏对象，也不改变命令

没有勾文字类型，文字仍可能在画面上；只勾器件实例，也不能防止你在删除命令中删除器件。先确认任务，再限定类型，最后确认对象。

撤销有适用状态，不是备份系统

本机验证的是刚完成移动或删除后的立即撤销。在后续处理之后，撤销可能不再可用；如果菜单灰显或恢复结果不明，不要盲目继续点击。重新打开未覆盖的原副本，是本课保留的恢复基础。

主操作练习 · 在自己的练习副本中做一次

用自己的话读出三角色：当前任务、候选类型、当前参数。
在新副本上按上述步骤完成一次移动并立即撤销；每次点击前先复述命令区正在要求什么。
比较前后对象位置，确认没有把“结束命令”当作“恢复修改”。不要求删除、不保存覆盖原板。

完成证据：能解释为什么同样的过滤条件配上不同命令，会产生不同操作；并能确认本次移动已经恢复。

以后做 Layout 有什么用

Layout（布局布线）时，误选和误操作常来自没有确认命令状态。养成“读提示 → 限类型 → 核对对象 → 执行 → 检查结果”的节奏，比背一串快捷键更可靠。

本课没有教器件该摆在哪里，也没有配置移动时如何处理已有走线。这些分别留到布局与布线课程。

只勾了器件实例过滤项，是否就能保证点击器件只会选中、不会删除？不能，还必须看当前命令是什么能，过滤器会自动避免修改设计

提示

过滤器回答“可以选谁”，不回答“要对它做什么”。

本课记住

命令决定任务，过滤决定候选，选项决定当前参数。
结束命令、取消、撤销、保存不是同一件事。
先在副本练习立即撤销，再讨论真正布局。

下一课用这次移动造成的真实错误，学习软件如何提示违反了哪些规则。
