第 5 阶段 · Allegro 17.4 软件入门 · 必须实操
5-02 打开一块 PCB：.brd 文件、画布、坐标和基本查看操作
能够用17.4打开练习副本，从整板查看局部并返回整板，区分观察变化与设计修改。
正在浏览其他课程，保存的学习位置保持不变。回到当前学习 →
软件版本：Cadence Allegro PCB Editor 17.4；已验证与待验证操作在正文分别标明。
上一课已经找到画布和反馈区。这次把真实板文件打开，只观察，先建立“整板在哪里、局部是什么”的方向感。
快速理解 · 文件不是截图
.brd / PCB Design Database（板设计数据库文件） 里面有可查询的对象及连接关系。两个文件即使截图相似，里面的网络或尺寸也可能不同；不要只凭外观认文件。
File → Open / Board (*.brd)（文件 → 打开 / 板文件类型） 是本机已确认的入口。先复制教学板再打开；截图使用安装自带示例的副本，你可以使用已有练习板，不必和截图每根线都相同。
View → Zoom In / Zoom Out（视图 → 放大 / 缩小） 帮你观察焊盘、铜线等局部；View → Zoom Fit（视图 → 适合窗口） 帮你回到整板。先整板、再局部、再整板，是本课的一条查看路线。
已验证：File → Open（文件 → 打开）。这是打开板数据库的入口，不是导入图片。先准备教学文件副本。
Coordinates（坐标） 随画布中的指向位置变化，读数旁的单位也必须一起看。下一课完整解释单位、原点和栅格，再进入5-04的对象选择与查看。
Pan（平移视图） 只改变观察位置。本次未核定鼠标组合，因此不提供猜测的按键；你仍可使用已验证的缩放与适合窗口完成本课。
为什么？深入理解 · 看不见不等于没有
三个不同问题
比例过小会看不清；观察位置不合适会看不到；显示设置关闭也会使对象不可见。先恢复整板，再检查显示范围，不要第一反应就是重新画一个对象。
文件版本也需要看
本次17.4打开较旧示例时出现了升级提醒。升级后保存的文件可能不再能由旧版本直接打开，因此本课只用副本观察，不覆盖原文件。
缩放不是几何缩放
放大后两焊盘在屏幕上的距离增大，数据库里的距离并没有变。以后输入尺寸与移动对象，是另一类会改变设计的操作。
主操作练习 · 在自己的练习副本中做一次
- 准备一个已有教学板的副本，记录文件位置。用已验证的文件打开入口选中它，确认板文件类型，再点 Open（打开按钮）。
- 核对标题中的文件名，先使用适合窗口。若出现升级提示，先读提示并确认手中确实是副本。
- 放大一处简单区域，尝试找到板边、器件位置、焊盘、走线、过孔与面状铜。暂时认不准的对象记录下来，不要求凭颜色猜对全部。
- 再次适合窗口，确认能回到整板；本课不移动器件、不删除图形、不保存覆盖原板。
完成证据：能重复完成“整板 → 局部 → 整板”，说出当前文件名与读数单位，并保留一处待下一课查询的对象。

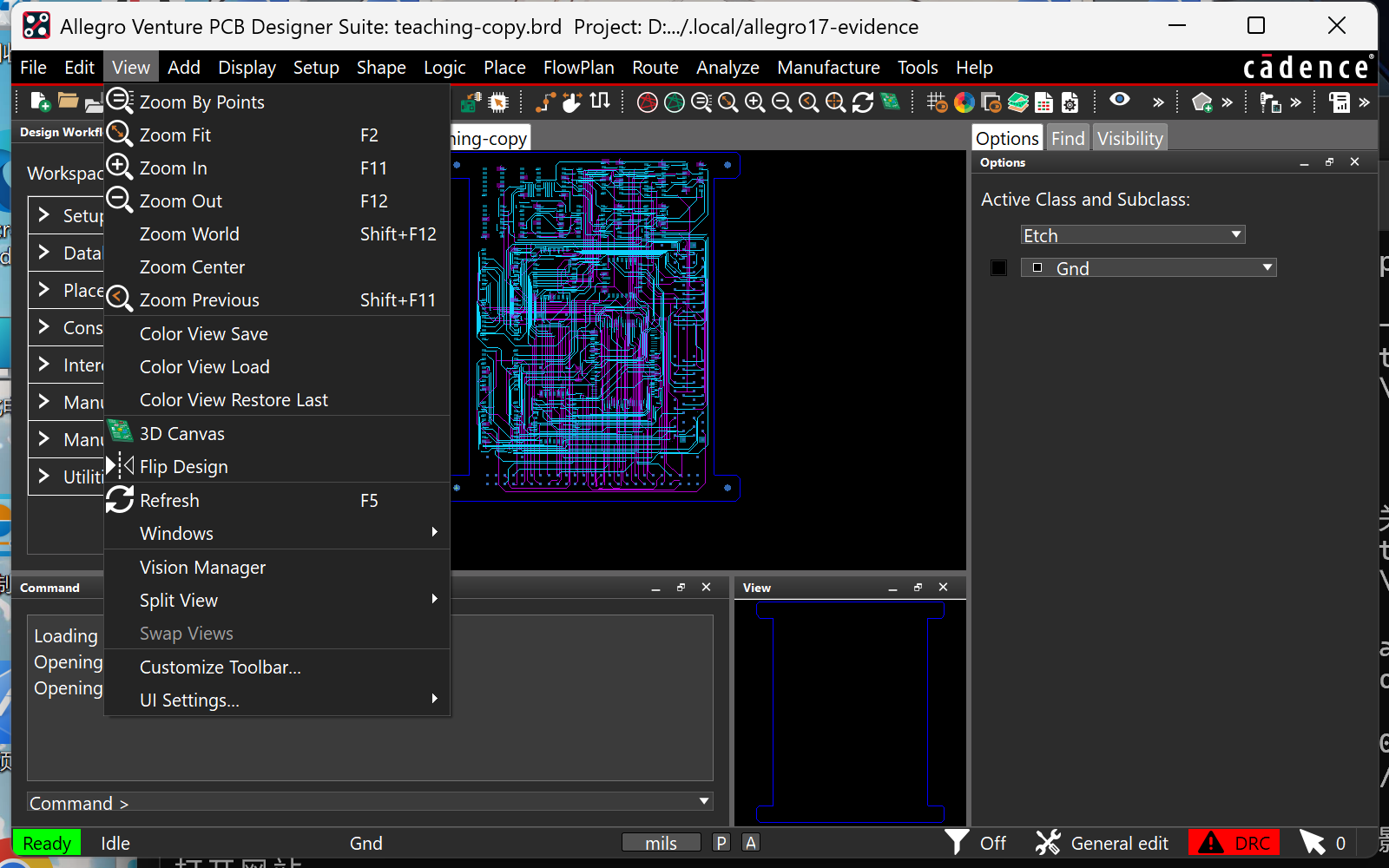

已验证的查看菜单
以后做 Layout 有什么用
Layout（布局布线） 前，先确认文件身份、修订和观察范围，避免在错误文件或局部视图上作决定。看见铜线不代表已经验证电气连接，下一课会用对象查询来核对。
提示
把屏幕中的大小与数据库中的尺寸分开。
查看缩放不修改几何尺寸。恢复整板只是恢复观察范围，不是撤销设计修改。
本课记住
- 板文件保存设计对象和关系，不只是图片。
- 打开前认文件，打开后核对文件名与单位。
- 先整板再局部，观察完能返回整板。
下一课：读数的单位、栅格间隔和对象坐标分别代表什么。
来源与17.4验证范围
已执行文件打开、局部放大与适合窗口；未验证的平移手势不写操作步骤。
主要依据：本机17.4-2019 S007实际操作及配套官方文档的编辑器入门指南、用户指南。课程截图是实际采集，黄色框与中文说明为教学标注；原创练习图另行注明，不冒充软件界面。
实机使用安装示例板的副本，仅用于识别软件对象，不作为电路设计范本。具体路径与截图证据记录在项目的17.4验证清单中。
