5-10 第5阶段综合练习：第一次完整检查一块Allegro PCB

上一课完成了“发现违规 → 看记录 → 找到几何 → 恢复并重查”的闭环。现在把整个阶段串起来：第一次接手一块板，怎样有顺序地看清它，而不急着改它？

快速理解 · 跟着十个任务检查同一块板

使用方法：每步先看任务和图，在自己的副本中观察，或先口头作答；再展开“核对要点”。本页不会控制你电脑上的软件，也不会因为点了“下一步”而把课程记成完成。

三条检查线索 · 知道自己在确认什么

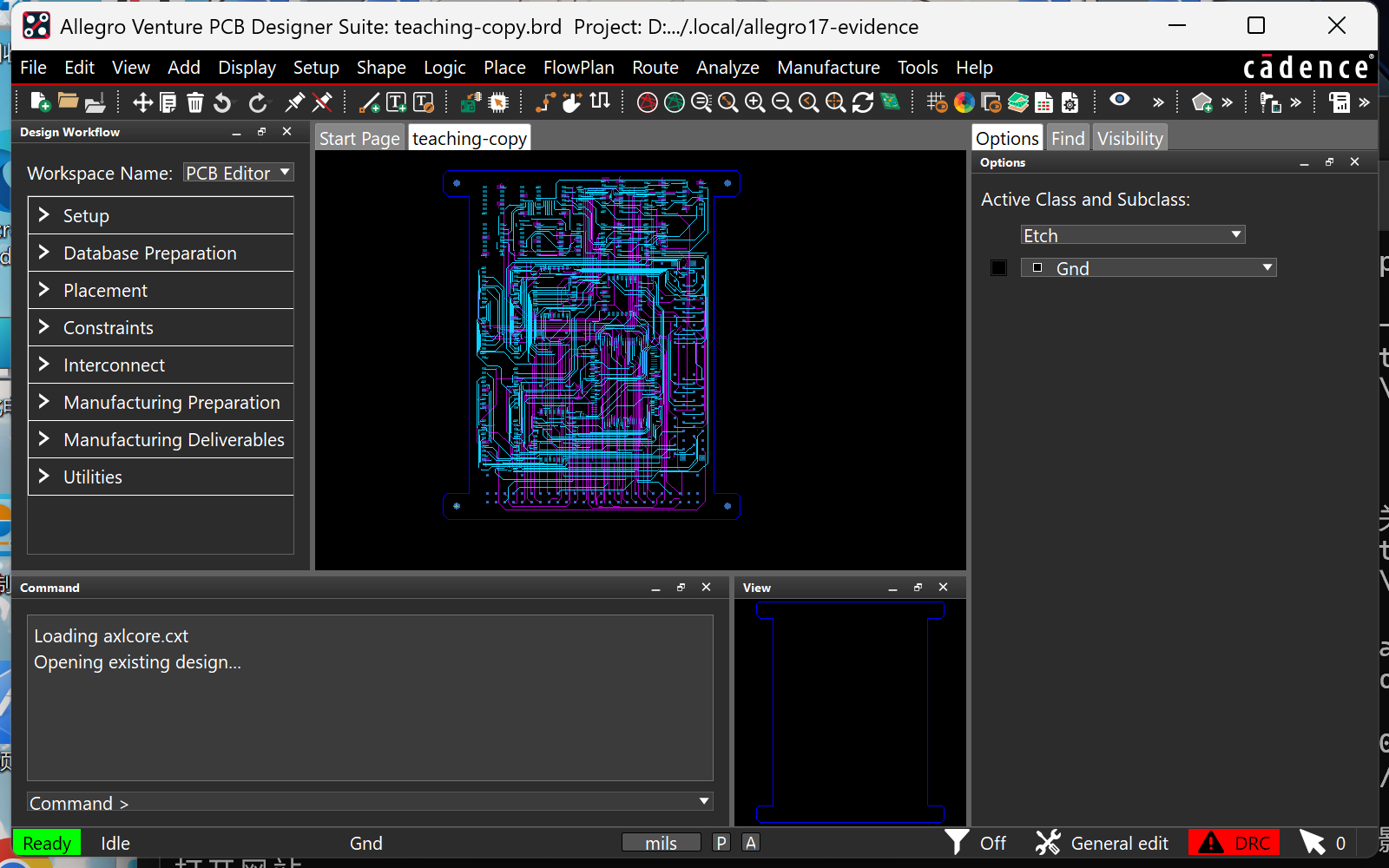

1. 看数据：打开与缩放之后，核对单位、位置和对象身份。origin-xy / Part of net（对象原点坐标 / 所属网络）? 是报告中的具体字段，不要把鼠标点击点当成对象原点。
2. 看状态：Command（命令）? 决定当前动作；Find（查找与选择页签）? 决定候选对象；Options（选项面板）? 给出当前参数。Visibility（可见性）? 只改变显示，不代替前三者。
3. 看证据：先找到适用规则，再比较实际对象。Actual Value / OVERLAP（实际值 / 重叠）? 与 Required（要求值，按含义称呼）? 不能混为一谈；定位与修复也不是同一步。

快速判断 · 用三件事检查自己是否理解

现在你应该能够

• 打开并查看设计数据库，区分单位、栅格和坐标。
• 辨认器件、焊盘、走线、过孔和文字，用过滤与报告核对它们。
• 区分类与子类、显示状态、真实物理铜层。
• 说清板外形与布线允许区域为什么不同。
• 找到基础线宽与间距约束，理解命令、选择和参数配合。
• 读懂违规记录，定位几何，依据正确规则修复并重新检查。

确认自己能解释这些要点后，再点页面底部的“完成本课”。如果前面仍有未完成课程，目录会继续保留它们的真实学习状态。
