第 5 阶段 · Allegro 17.4 软件入门 · 必须实操
5-01 第一次认识 Allegro PCB Editor 17.4：界面里到底有什么
能在真实17.4界面找到画布、选择、显示与命令反馈，并说明各自用途。
正在浏览其他课程，保存的学习位置保持不变。回到当前学习 →
软件版本：Cadence Allegro PCB Editor 17.4；已验证与待验证操作在正文分别标明。
上一阶段解释了阻抗，本阶段开始把已有知识对应到软件。今天只解决：第一次打开编辑器，我该看哪里、在哪里找反馈？
快速理解 · 先找四个地方
Cadence Allegro PCB Editor（印制电路板布局布线软件） 负责板的物理设计；Schematic（原理图） 负责电气连接表达。中央画布中的器件与线路，是前面学过的实体结构在软件中的表示。
初次打开不必记住全部菜单。先找到画布、选择控制、显示控制、命令反馈，操作时才有方向。
Find（查找与选择页签） 回答“我允许选什么”；Visibility（可见性页签） 回答“我现在看什么”。两者目的不同。
Command（命令交互区） 回答“软件正在等我做什么、刚才有没有选到”；Options（选项页签） 会随命令变化，不能把它当作永远不变的参数列表。
主设计画布：板框、器件和铜连接在这里显示。当前只是观察示例板，不要求读懂所有线路。
为什么？深入理解 · 同一次点击，结果可能不同
画布里有很多对象重叠
一处位置可能同时有焊盘、铜走线和文字。软件除了看点击位置，还要看当前命令和可选类别；并不是“看见什么就一定选到什么”。后面的选择课会动手验证。
界面会记住工作环境
面板可以停靠在不同位置，窗口尺寸也会改变布局。截图是这台机器当时的状态，不是要求你的窗口摆得完全一样。
读反馈是操作的一部分
命令区提示没有选到对象时，继续反复点击可能只增加混乱。先确认当前命令、显示状态和选择控制，再决定下一步。
主操作练习 · 在自己的练习副本中做一次

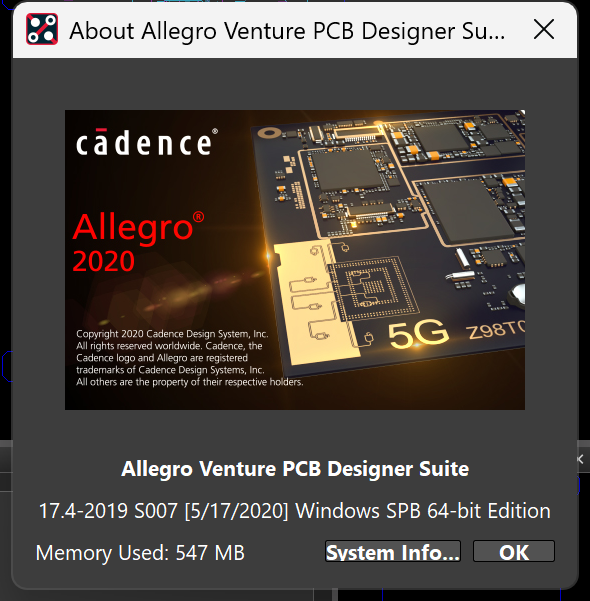

- 打开自己的17.4编辑器，用 Help → About（帮助 → 关于） 核对版本。不要仅凭桌面图标判断。
- 在真实窗口中依次找到中央画布，以及右侧的选择、显示、选项页签。只切换页签，不修改板设计。
- 找到底部命令区和状态栏，用自己的话说出“刚才切换的是选择控制还是显示控制”。
完成证据：你能指出四个区域并说明用途，不要求认全工具栏图标。尚未安装软件时，可先完成上方截图导览，真实操作留到有17.4环境时补做。
实机版本证据
以后做 Layout 有什么用
Layout（布局布线） 时，先确定“当前命令、操作对象、显示范围”再点击，能减少误选和误改。以后会逐步使用这些区域，本课不展开布线或规则设置。
截图中没有标注的按钮先跳过。软件里出现很多名称，不等于这一课必须全部学会。
提示
“看什么”和“选什么”是两件事。
可见性负责显示，选择过滤负责候选对象类别。数据是否存在还要查数据库对象，不能只凭屏幕是否显示。
本课记住
- 先定位画布、选择控制、显示控制和命令反馈。
- 读懂当前提示，比第一天记住所有菜单更重要。
- 按实际版本与页签名称找区域，不按截图坐标死记。
下一课打开一块练习板，把前面认识的器件、焊盘与铜连接真正找出来。
来源与17.4验证范围
本课没有编造菜单或快捷键；图中只高亮本课需要认识的区域。
主要依据：本机17.4-2019 S007实际操作及配套官方文档的编辑器入门指南、用户指南。课程截图是实际采集，黄色框与中文说明为教学标注；原创练习图另行注明，不冒充软件界面。
实机使用安装示例板的副本，仅用于识别软件对象，不作为电路设计范本。具体路径与截图证据记录在项目的17.4验证清单中。
