第 5 阶段 · Allegro 17.4 软件入门 · 必须实操

5-05 Class / Subclass 与 Visibility:Allegro 为什么有这么多“层”

能把类与子类、真实铜层和显示状态分开理解,并验证隐藏不等于删除。

学习本课前,你需要知道

如果还不熟悉,可以先回看对应基础课。

软件版本:Cadence Allegro PCB Editor 17.4;已验证与待验证操作在正文分别标明。

上一课学“选什么”,这一课学“看什么”。前面认识的铜层、阻焊和丝印,在软件里都需要组织,但它们不会因此都变成真实铜层。

快速理解 · 层名必须连同类别一起读

Class(类) 像数据的用途分类,Subclass(子类) 在这个分类下进一步区分信息。同一个子类名称放在不同类中,含义可能不同。

ETCH / Etch(铜图形类) 中的 TOP / BOTTOM(顶层 / 底层,界面也可显示Top / Bottom) 对应外侧铜层;内层名称取决于设计,并不统一叫某个固定名字。判断真实铜层要与 Stackup(物理层叠) 对照,不是数界面中有多少行。

铜图形类不是板上全部铜对象的唯一显示开关。焊盘、过孔还会有自己的类别,因此隐藏走线以后仍看到焊盘并不矛盾。

Board Geometry(板级几何类) 和 Package Geometry(封装几何类) 则组织板级与封装相关几何。Silkscreen(丝印标记)、Solder Mask(阻焊) 等信息服务于标记或制造,不能当作新信号铜层。

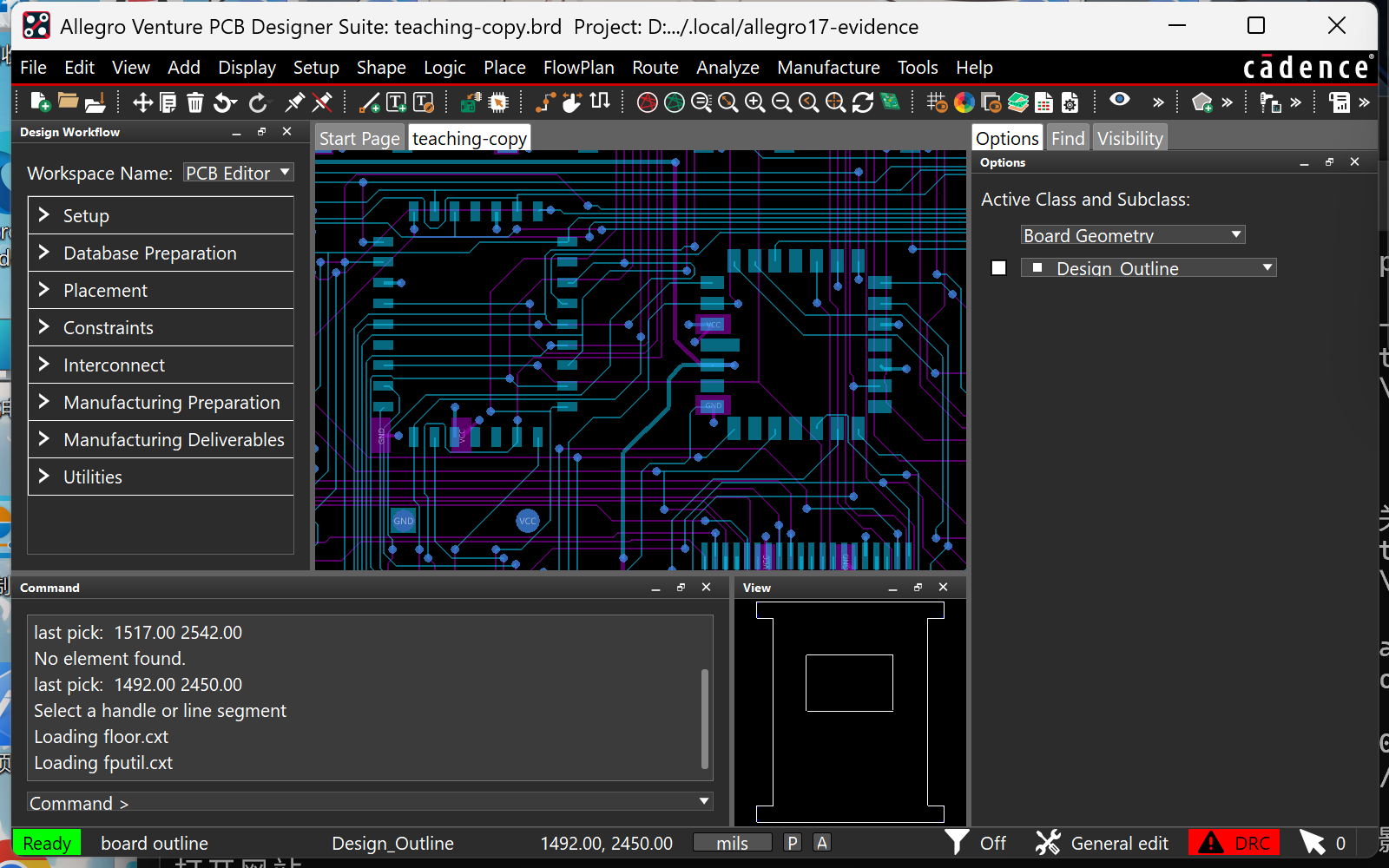

先看两级字段:上面是类,下面是子类
打开原始截图

这里先认识两级结构;图中的板外形子类将在下一课专门解释。丝印标记可能分布在不同相关类下面,因此不要假设总有一个按钮控制全部丝印。

可见性:对象还在,只是暂时不画出来

Visibility(可见性) 控制当前画面,不是删除命令。下面复用同一块板的两张真实照片;黄色框定位右侧显示开关。

真实截图对比 · 只改变顶层铜图形的显示

先看左侧青色铜线,再看右侧黄色框中的显示格。取消勾选后观察变化。

这里切换的是已采集的实机照片,不会控制你电脑里的软件。照片中的焊盘、过孔属于另外的显示类别,因此顶层铜图形隐藏后仍可见部分铜对象。

真实17.4入口 · 只改一格再恢复

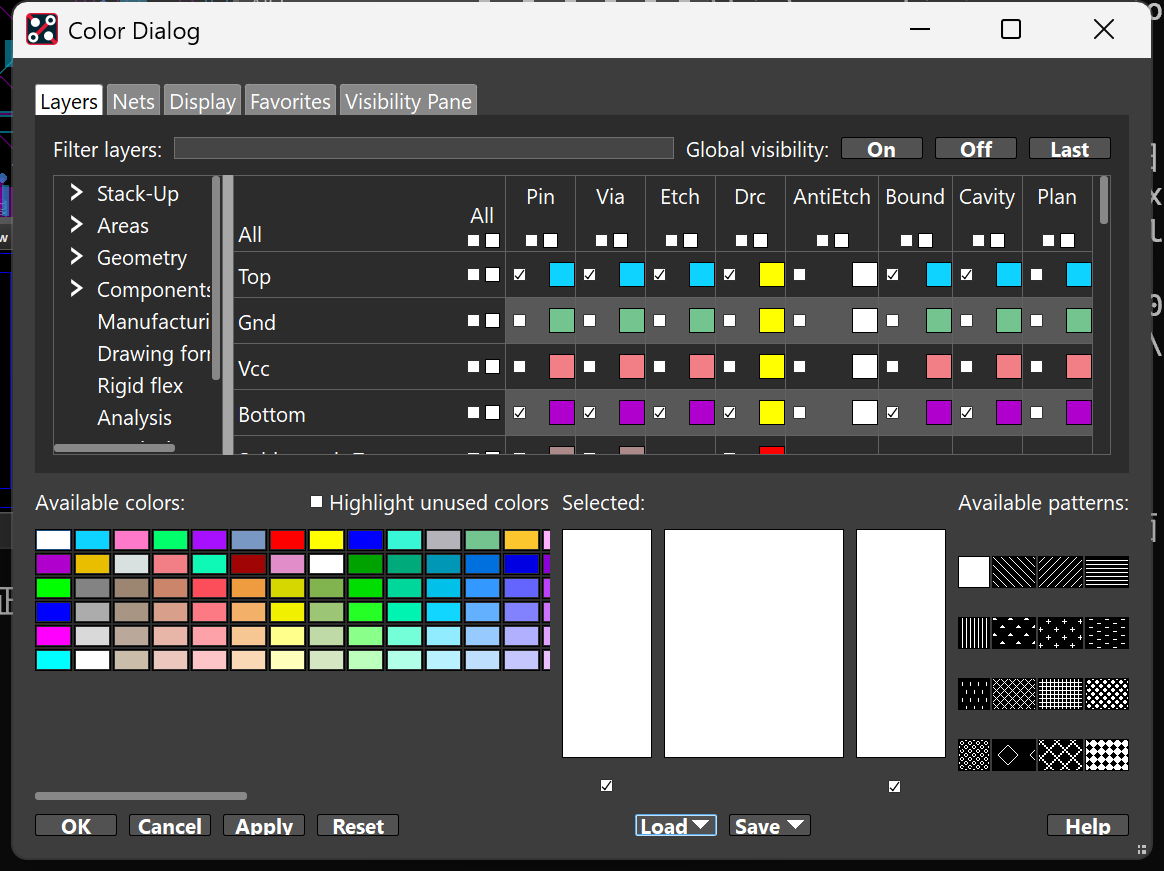

已确认 Display → Color/Visibility / Color Dialog(显示 → 颜色与可见性 / 颜色窗口)。下图先找到顶层这一行,再找到铜图形这一列;不必逐个认识所有列。

真实颜色窗口局部 · 一行和一列共同确定显示对象
打开原始截图

本次取消顶层行的铜图形勾选,再点 Apply / OK(应用 / 确认),画布上的相应线路隐藏。随后在右侧可见性面板恢复该格,线路重新出现;没有重新创建铜线。

为什么?深入理解 · 类别、物理层、显示是三个维度

看物理层要回到层叠

四层板是有四个物理铜层,不是说软件只准显示四个子类。板框、标记、阻焊等信息增加数据类别,不会增加导电铜层数量。

只关一列,不等于关掉整层全部对象

颜色窗口还有 Pin / Via(引脚 / 过孔显示列)。本课只关闭顶层的铜图形显示,其他列仍可能显示。这正是不能只用“这层关了”一句话描述复杂显示状态的原因。

不看与不存在不同

在画面上忽略某项信息,不会让制造或连接数据自动消失。隐藏可以帮助观察局部,但设计核对前应恢复与当前任务相关的信息。

主操作练习 · 在自己的练习副本中做一次

  1. 先在网页切换显示,解释为什么顶层铜线能恢复,而不需要重新布线。
  2. 在自己的练习副本中打开颜色与可见性窗口,记录一项外层铜图形的当前显示状态。
  3. 只改变对应显示格并应用,观察画布;然后恢复原状态。不要使用删除命令,也不要改对象本身。
  4. 指出类、子类、物理铜层的区别。若同层仍有焊盘显示,检查它是否属于另一显示类别。

完成证据:能让同一批线路隐藏并恢复,并准确说出改的是哪一类、哪一层的显示。

以后做 Layout 有什么用

Layout(布局布线) 时,分开查看铜、标记和几何可以减少视觉干扰。但确认布线位置或板边之前,需要把相关数据一起看,避免因隐藏而漏判。

颜色是可配置的。不要把“绿色一定是地”“某个颜色一定是板框”当通用规则,应核对类、子类与对象属性。

关闭一个子类的显示后,它的设计数据一定被删除了吗?
提示

本课真实照片中的线路如何恢复?

本课记住

  • 类与子类组织信息,不等于都是真实铜层。
  • 铜图形、焊盘和过孔可以有不同显示控制。
  • 隐藏不等于删除;颜色也不能单独证明对象用途。

下一课区分实际板外形与布线允许区域:相似轮廓也可能承担不同任务。

来源与17.4验证范围

类字段和颜色窗口来自17.4实机;丝印按已有物理概念说明,不将尚未验证的具体子类路径写成步骤。

主要依据:本机17.4-2019 S007实际操作及配套官方文档的编辑器入门指南、用户指南。课程截图是实际采集,黄色框与中文说明为教学标注;原创练习图另行注明,不冒充软件界面。

实机使用安装示例板的副本,仅用于识别软件对象,不作为电路设计范本。具体路径与截图证据记录在项目的17.4验证清单中。
